Gute Anleitung für den Wechsel der Zylinderkopfdichtung an einem 182B6000-Motor mit Einbeziehung des Spezialwerkzeugkoffer (baugleich: Hazet 3688/31)?

Wird nicht angezeigt, wenn Sie angemeldet sind!

Hallo.

Ich fand hierher, da ich Informationen zum FIAT-Spezialwerkzeug such(t)e.
Wo ich schon mal einen Beitrag eröffne, packe ich es gleich in eine Frage zur Reparatur.
Leider ist die Zylinderkopfdichtung durch. Es ist ein "182b6000"-Motor.
Da der beim Stilo 1.6 üblich zu sein scheint, habe ich Hoffnung dass man mir evtl. helfen kann.
Auf dem Schild im Motorraum steht:
Motor-Engine: 186A4000
Version: 186AMB1A 03
No. for Spares 60 200 24


Bisher kenne ich nur eLearn und SoWirdsGemacht (online gratis komplette Bücher).
Z.B. SWG für Bravo/Brava (mangels Stilo): http://sowirdsgemacht.com/vorauswahl/106/Fiat-Bravo/Brava
Ich bin da mal durch die Anleitung zum Wechsel der Zylinderkopfdichtung gegangen.
Die angegebenen FIAT-Werkzeuge(Codes) fand ich nicht bei den entsprechenden Werkzeugen in dem 34tlg. Koffer (oft rot, und so breit, dass er nicht in Schubladen passt). Hazet 3688/31 ist baugleich: http://www.hazet.de/de/home/service/der-…uge/?no_cache=1 (nur Fiat wählen und "suchen").
Leider enthält dieser baugleiche Satz wohl keinerlei Dokumentationen, Skizzen etc..Ein paar mehr oder weniger hilfreiche Skizzen fand ich über die Google Bildersuche mit den FIAT-Codes.
Meist von " http://www.a-car-library.ru " ( übersetzt: http://translate.google.de/translate?hl=…r-library.ru%2F ). Leider schaffe ich es nicht direkt dort etwas zu suchen.


Hier meine Ergebnisse der Skizzen bisher:

Zitat

XXXXXXXXXXXXXXXXXXXXXXXXX

Hazet 3088-11: "Kurbelwellen-Fixierdorn":
http://www.hazet.de/produktkatalog/produ…ts_id=896136742
Fiat-"Sonderwerkzeug Hersteller-Nr.": 1860905000 (1.860.905.000)
Gefundene Skizze(n):
* http://www.a-car-library.ru//post_data/1…__dizel-377.jpg

* http://www.a-car-library.ru//post_data/1…__dizel-581.jpg

XXXXXXXXXXXXXXXXXXXXXXXXX

Hazet 3688-1: "Kolben-Positionierwerkzeug" (2x):
http://www.hazet.de/produktkatalog/produ…ts_id=896137343
Fiat-"Sonderwerkzeug Hersteller-Nr.": 1860992000 (1.860.992.000)
Gefundene Skizze(n):
* http://www.a-car-library.ru//post_data/1…95_2001-135.jpg

XXXXXXXXXXXXXXXXXXXXXXXXX

Hazet 3688-2: "Nockenwellen-Fixierwerkzeug" (2x):
http://www.hazet.de/produktkatalog/produ…ts_id=896137220
Fiat-"Sonderwerkzeug Hersteller-Nr.": 1860985000 (1.860.985.000)
Gefundene Skizze(n): Keine

XXXXXXXXXXXXXXXXXXXXXXXXX

Hazet 3688-3: "Zweiloch-Mutterndreher":
http://www.hazet.de/produktkatalog/produ…ts_id=896137329
Fiat-"Sonderwerkzeug Hersteller-Nr.": 1860987000 (1.860.987.000)
Gefundene Skizze(n):
* http://www.a-car-library.ru//post_data/1…95_2001-151.jpg

XXXXXXXXXXXXXXXXXXXXXXXXX

Hazet 3688-5: "Spannrollen-Einstellwerkzeug":
http://www.hazet.de/produktkatalog/produ…ts_id=896137336
Fiat-"Sonderwerkzeug Hersteller-Nr.": 1.860.876.000 (1.860.876.000)
Gefundene Skizze(n):
* http://www.a-car-library.ru//post_data/1…__dizel-326.jpg

XXXXXXXXXXXXXXXXXXXXXXXXX

Hazet 3688-6: "Schwungscheiben-Blockierwerkzeug" (L-förmig / Rechtwinklig):
http://www.hazet.de/produktkatalog/produ…ts_id=896137053
Fiat-"Sonderwerkzeug Hersteller-Nr.": 1860771000 (1.860.771.000)
Gefundene Skizze(n): Keine

XXXXXXXXXXXXXXXXXXXXXXXXX

Hazet 3688-10: "OT-Messwerkzeug":"
http://www.hazet.de/produktkatalog/produ…ts_id=896137527
Fiat-"Sonderwerkzeug Hersteller-Nr.": 1860895000 (1.860.895.000) oder 1895879000 (1.895.879.000)
Gefundene Skizze(n):
* http://www.a-car-library.ru//post_data/1…__dizel-303.jpg

* http://imagizer.imageshack.us/a/img204/5708/64704370yy0.jpg

* http://www.multifiat.com.br/biblioteca/T…0%5C1056F05.jpg

XXXXXXXXXXXXXXXXXXXXXXXXX

Hazet 3688-12: "Schwungscheiben-Blockierwerkzeug" (geschwungen, mit einem Zahn):
http://www.hazet.de/produktkatalog/produ…ts_id=896137367
Fiat-"Sonderwerkzeug Hersteller-Nr.": 1860898000 (1.860.898.000)
Gefundene Skizze(n):
* http://imagizer.imageshack.us/a/img149/4033/55731532rv8.jpg (wenig zu erkennen)

* http://www.a-car-library.ru//post_data/1…__dizel-354.jpg
(auch nicht viel zu erkennen)

XXXXXXXXXXXXXXXXXXXXXXXXX

Hazet 3688-13: "Spannschlüssel" (T-Griff):
http://www.hazet.de/produktkatalog/produ…ts_id=896137374
Fiat-"Sonderwerkzeug Hersteller-Nr.": 1860845000 (1.860.845.000)
Gefundene Skizze(n):
* http://www.a-car-library.ru//post_data/1…_benzin__dizel-

* http://www.a-car-library.ru//post_data/1…95_2001-364.jpg

XXXXXXXXXXXXXXXXXXXXXXXXX

Hazet 3688-41: "Nockenwellen-Fixierscheiben" (glatte Seite und Kerbe links oben):
http://www.hazet.de/produktkatalog/showI…d=4000896137237
Fiat-"Sonderwerkzeug Hersteller-Nr.": 1860874000 (1.860.874.000)
* http://www.a-car-library.ru//post_data/1…__dizel-313.jpg

* http://www.workshopdata.com/workshop/ima…_t_dba_uk_3.gif

-------------------------

Hazet 3688-42: "Nockenwellen-Fixierscheiben" (glatte Seite und Kerbe rechts oben):
http://www.hazet.de/produktkatalog/showI…d=4000896137244
Fiat-"Sonderwerkzeug Hersteller-Nr.": 1860874000 (1.860.874.000)
* http://www.workshopdata.com/workshop/ima…_t_dba_uk_3.gif

XXXXXXXXXXXXXXXXXXXXXXXXX

Hazet 3688-71 und 3688-72: "Nockenwellen-Fixierböcke (gelb)":
Keine eigene Seite bei Hazet.de
Fiat-"Sonderwerkzeug Hersteller-Nr.": 1870697000 (1.870.697.000)
Gefundene Skizze(n): Keine

XXXXXXXXXXXXXXXXXXXXXXXXX

Hazet 3688-81 und 3688-82: "Nockenwellen-Fixierböcke (silber)":
Keine eigene Seite bei Hazet.de
Fiat-"Sonderwerkzeug Hersteller-Nr.": 1860875000 (1.860.875.000)
Gefundene Skizze(n):
* http://www.a-car-library.ru//post_data/1…__dizel-342.jpg

* http://www.a-car-library.ru//post_data/1…__dizel-341.jpg

XXXXXXXXXXXXXXXXXXXXXXXXX

Hazet 3688-91 und 3688-92: "Nockenwellen-Fixierböcke (blau)":
Keine eigene Seite bei Hazet.de
Fiat-"Sonderwerkzeug Hersteller-Nr.": 1860847000 (1.860.847.000)
Gefundene Skizze(n): Keine

XXXXXXXXXXXXXXXXXXXXXXXXX

Hazet 3788-1: "Kurbelwellen-/Schwungscheiben-OT-Fixierdorn" (mehrfach geknickter Metallstab):
http://www.hazet.de/produktkatalog/showI…d=4000896136643
Fiat-"Sonderwerkzeug Hersteller-Nr.": 1860863000 (1.860.863.000)
Gefundene Skizze(n): Keine

XXXXXXXXXXXXXXXXXXXXXXXXX

Hazet 3788-5: "Fixierbolzen/-dorne" (1 Metallstift mit gerändeltem Kopf):
http://www.hazet.de/produktkatalog/showI…d=4000896136513
Fiat-"Sonderwerkzeug Hersteller-Nr.": 1860965000 (1.860.965.000)
Gefundene inhaltlich identische Skizze(n):
* http://www.a-car-library.ru//post_data/1…__dizel-368.jpg

* http://www.a-car-library.ru//post_data/1…__dizel-365.jpg

XXXXXXXXXXXXXXXXXXXXXXXXX

Hazet 3788-8: "Fixierbolzen/-dorne für Nockenwelle und Einspritzpumpe" (M8x40-Schraube):
http://www.hazet.de/produktkatalog/showI…d=4000896136544
Fiat-"Sonderwerkzeug Hersteller-Nr.": 1860161000 (1.860.161.000)
Gefundene Skizze(n): Keine

XXXXXXXXXXXXXXXXXXXXXXXXX

Hazet 3788-12: "Blockierwerkzeug für Ausbau der Kurbelwellen-Riemenscheibe" (L-förmig mit 4 Zähnen):
http://www.hazet.de/produktkatalog/showI…d=4000896137015
Fiat-"Sonderwerkzeug Hersteller-Nr.": 1860703000 (1.860.703.000)
Gefundene Skizze(n): Nur innerhalb Mehrfachskizze, und winziger Ausschnitt.

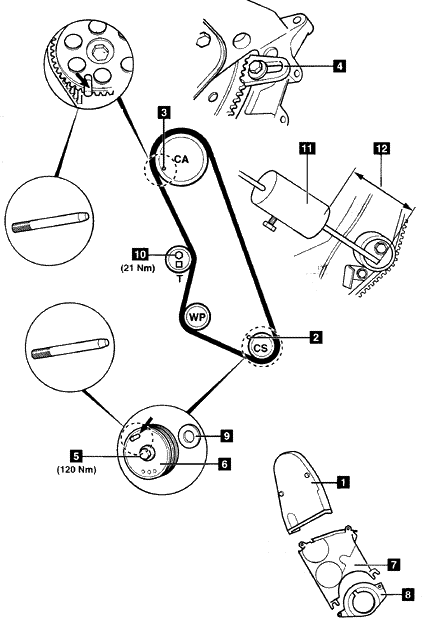

* http://www.qclt.com/html/%BD%F8%BF%DA%BD…images/p249.gif (oben Rechts, Nummer "4")

XXXXXXXXXXXXXXXXXXXXXXXXX

Hazet 3688-11: "8x M7x45":
Keine eigene Seite bei Hazet.de
Gefundene Skizze(n): Keine

XXXXXXXXXXXXXXXXXXXXXXXXX
Wie man sieht, da fehlen leider Skizzen. Evtl. hat ja jemand noch die fehlenden Skizzen, aber auch weitere der schon bestehenden.
Es scheint kein einziges Video zum Wechsel einer Zylinderkopfdichtung zu geben.
Höchstens wertlose "Diashows" ohne praktischen Nutzen.
Hier das Gegenbeispiel: https://www.youtube.com/watch?v=AFMVnJJp4PU
Ein Lehrvideo, direkt vom Hersteller der Simson-Zweiräder.

So etwas wie "Video2Brain" (Bedienung von Software, Programmieren etc.), für die KFZ-Reparatur, das wäre ideal.

Wenn bei jemand eine Zylinderkopfdichtungswechsel ansteht, ich würde davon Aufnahmen machen.
Dann kann ich es bei mir nachmachen.


Danke...
