Fiat Stilo (EZ 9/2003) Lampenübersicht
1.9 JTD 3-türig - ohne Xenon / mit Xenon

Verfasser: Ottifant - Serienlampen meines Stilo

Vorwort: Nachdem ich das ewige suchen satt bin, und ich vermute dass dieses Problem nicht nur mich betrifft, habe ich mir mal die Mühe gemacht, und eine eigene Lampenübersicht der für mich wichtigsten Lampen erstellt.
Darauf gekommen bin ich wegen einer runtergefallenen Aschenbecherbirne, die zwischen die Laufschiene des Beifahrersitz fiel. Also Sitz ausgebaut, und juhu, genau dort ist ein Ausschnitt im Teppich wo diese Minibirne reingerutscht war.
Also Teppich hoch und Birne "sichergestellt". Dann war bei mir noch die Kennzeichenleuchte defekt - "mal eben gucken ob ich die passende Birne da habe"..... Schrauben so vergammelt, dass ich die gestern kurz aufbohren musste nur um zu schauen was da drinne ist
Und das nur weil man nirgends die Bezeichnung findet, und ePER nur die Wattzahlen hergibt (Aschenbecherbeleuchtung gibts nicht mal in ePER)...in der Werkstatt CD tauchen nur die Schaltpläne auf, und im Netz nichts zu finden...

Front (pro Lampeneinheit)
Standlicht: 2x Glassockel W5W
Abblendlicht: H7 - 55 Watt / D2R - 35 Watt
Fernlicht: H1 - 55 Watt / H7 - 55 Watt
Nebelicht: H1 - 55 Watt / KEINE NSW !
Blinkerlicht: PY21W

Tipp: Ich empfehle dringend die Scheinwerfer auszubauen, und alle Lampen auf einmal zu wechseln, dann hat man eine Weile Ruhe, auch sollte die Komfortfunktion "Lichtschalter auf an lassen" beim Wagen abstellen nicht genutzt werden, bei eingeschaltetem Licht bekommen die Lampen beim Motorstart ggf. Spannungsspitzen welche die Lebensdauer verkürzen.
Ausbau: Stoßstange ab (16 Schrauben), für die Schrauben hinterm Radhaus Wagenseite jeweils hochnehmen, Schraubenpositionen der Scheinwerfer für den identischen Wiedereinbau markieren (4 Stk.) - abschrauben - Dauer je nach Zustand der Schrauben :-) ca. 15 Min.

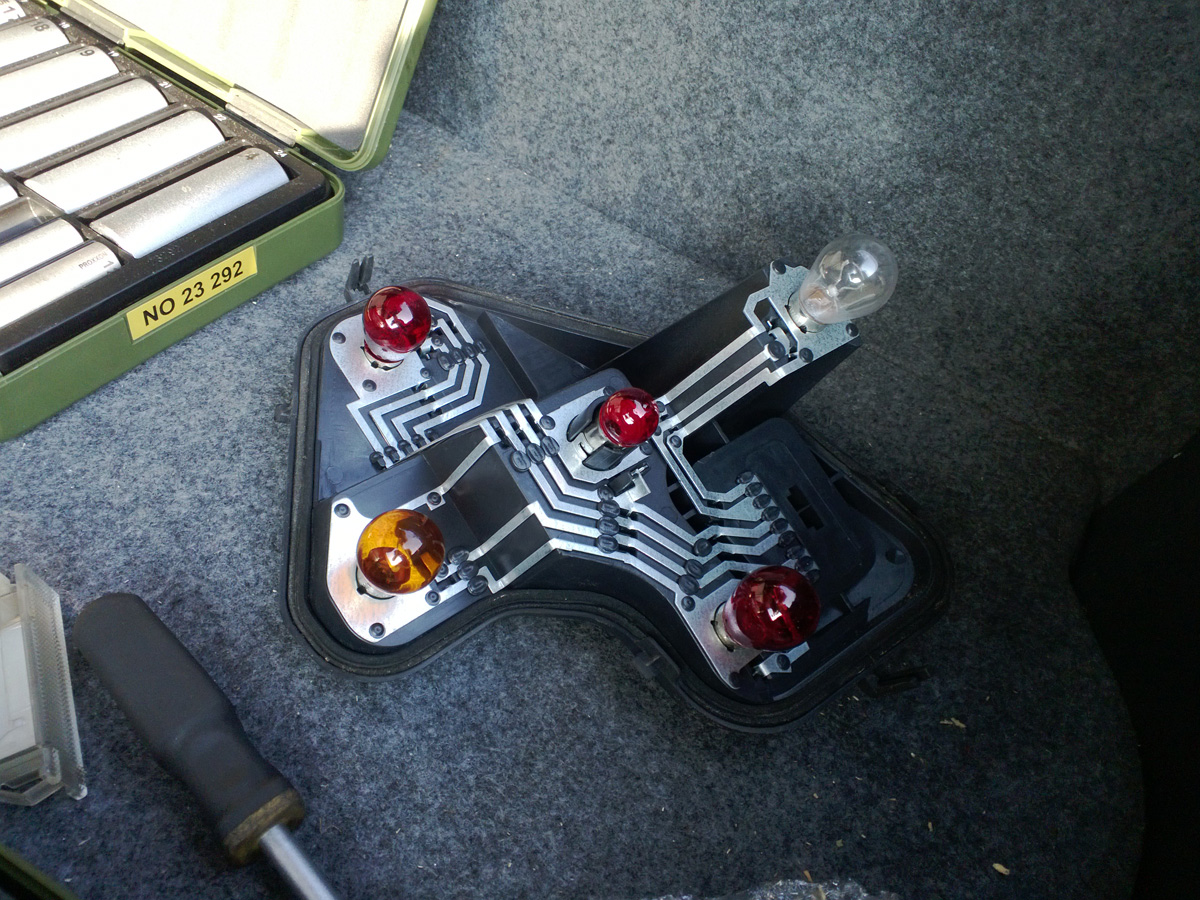

Heck (pro Lampeneinheit)
Schluss- und Bremslicht: P21/5W
Schlusslicht: R5W
Rückfahrlicht: P21W
Nebelschlusslicht: P21W
Blinkerleuchte: PY21W
Nummernschildbeleuchtung: Soffitte C5W

Ausbau: 3 Muttern von innen lösen, Lampe nach außen abziehen - Dauer max. 3 Minuten


Innenraum
Aschenbecherbeleuchtung: W2x4.6d 12/1,2W (orig. Osram)
Tacho/Klimaautomatik etc.: insgesamt ca. 150(!) SMD
Deckenleuchte vorne: Soffitte C10W
Deckenleuchte hinten: Soffitte SV8,5-8 5W
Handschuhfachleuchte Soffitte C5W
Leseleuchten vorne: 2x Glassockel W5W
Kofferraumlampe: Glassockel W5W
Ausstiegslampe Türpappe: Glassockel W5W


Vielleicht hilft es ja jemanden ;-)
